Описание

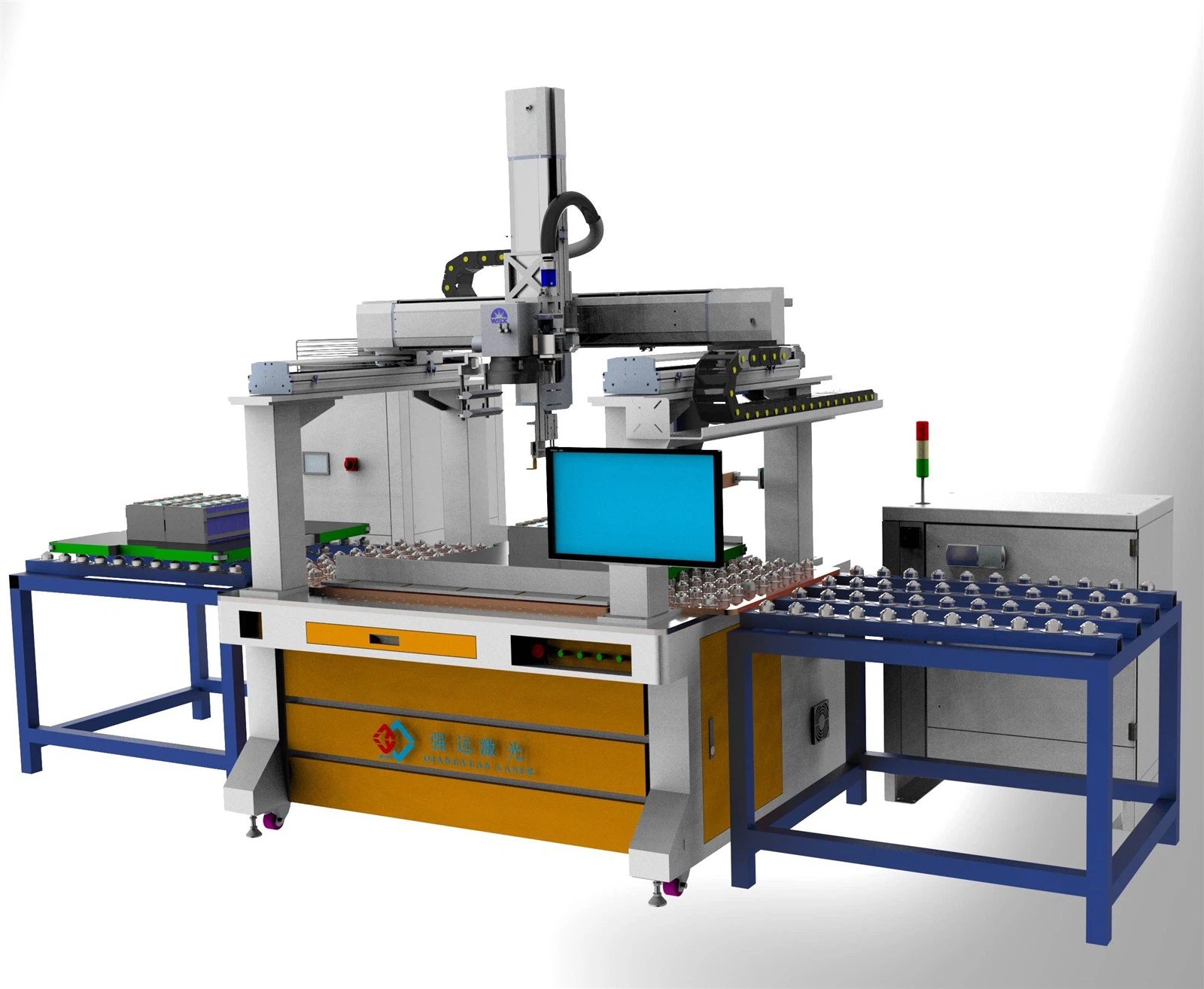

Данное оборудование предназначено для высокоточной сварки литиевых аккумуляторов и оснащено профессиональным сварочным программным обеспечением. Оно отличается высокой скоростью сканирования гальванометра и широким рабочим диапазоном.
Дополнительно может комплектоваться системой технического зрения CCD для визуального контроля процесса сварки. Оборудование обеспечивает:
• Высокую повторяемость результатов,
• Минимальную деформацию материалов,
• Чистоту сварных швов — без загрязнений и пор,
• Соответствие широкому спектру требований сварки листового металла.
Станок используется для лазерной точечной и герметизирующей сварки изделий в следующих отраслях:
• Новая энергетика,
• Медицинское оборудование,
• Аэрокосмическая промышленность,
• Автокомпоненты,
• Приборостроение,
• 3C и ИТ-электроника,
• Ювелирные изделия,
• Конструктивные элементы из металла
Подходит для сварки следующих материалов:
• Нержавеющая и углеродистая сталь,
• Медная и алюминиевая фольга,
• Золото, серебро и другие цветные металлы,
• Разнородные металлы и сплавы
1. Ручная подача заготовок на загрузочный стол
2. Перемещение к сварочной станции
3. Выравнивание коллекторов
4. Программирование положения
5. Сварка по координатам XY
6. Выгрузка готовых изделий
| Наименование | Спецификация | Кол-во |
|---|---|---|
| Волоконный лазер | MFSC-6000 Вт | 1 |
| Сварочная головка гальванометра | 6000 Вт | 1 |
| Полевая линза | F=254 | 1 |
| Чиллер | BY-LW6000-HNB | 1 |
| Программная система управления | PDU 1000-C6S | 1 |
| Промышленный компьютер | i7, 8 ГБ ОЗУ, SSD 256 ГБ | 1 |
| Портальный модуль | 1000×800×400 мм | 1 |
| Главный шкаф | 1750×1300×1850 мм | 1 |
| Серводвигатель | 400 Вт | 4 |
| Верстак с "бычьим глазом" | 1000×800×750 мм | 1 |
| Инструментальная плита | 800×600×20 мм | 1 |
• Возможность сварки аккумуляторов LiFePO₄ диаметром до 12 мм и глубиной до 3 мм без повреждения призматических элементов.
• Скорость — до 1 модуля 8S в минуту; возможна работа с конфигурациями 4S и 16S.
• Трехосная регулировка позволяет адаптировать сварку под разные типоразмеры аккумуляторов.
• После отгрузки с завода не требуется дополнительная установка ПО или настройка механических/электрических компонентов.
• Верстак разделён на 3 секции (загрузка, сварка, разгрузка), каждая из которых выдерживает до 150 кг, суммарная грузоподъемность — 450 кг.
• Оборудование работает стабильно до 16 часов непрерывно.
• Поддерживается возможность шифрования параметров машины по желанию клиента.
• Опциональная система CCD позволяет удобно наблюдать за процессом сварки и контролировать качество швов.
